Công tắc áp suất 3 kim chân sau có tiếp điểm điện – Đồng hồ áp suất có contact điều khiển

Công tắc áp suất 3 kim – Đo áp suất và điều khiển tự động trong một thiết bị

Công tắc áp suất 3 kim chân sau là loại đồng hồ áp suất tích hợp tiếp điểm điện, vừa hiển thị áp suất thực tế vừa cho phép cài đặt ngưỡng áp suất min – max để điều khiển hệ thống tự động.

Thiết bị gồm:

1 kim đen: hiển thị áp suất thực tế

2 kim đỏ: cài đặt điểm đóng/ngắt tiếp điểm

Khi áp suất đạt đến giá trị cài đặt, tiếp điểm điện sẽ tác động để đóng hoặc ngắt mạch, giúp bảo vệ thiết bị và hệ thống.

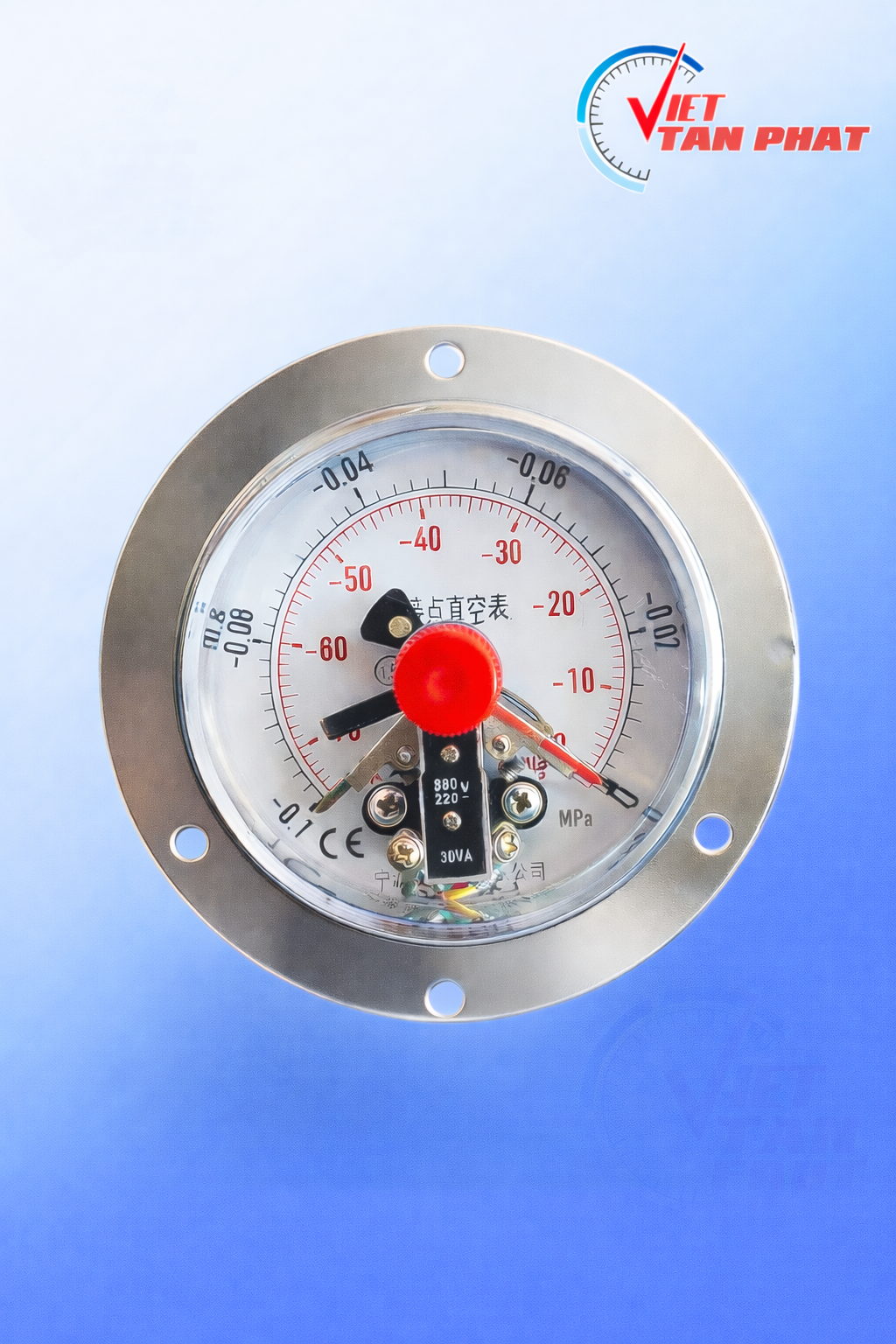

Thiết kế công nghiệp – Độ ổn định cao

Mặt đồng hồ rõ ràng, dễ quan sát

Núm xoay trung tâm để chỉnh kim cài đặt

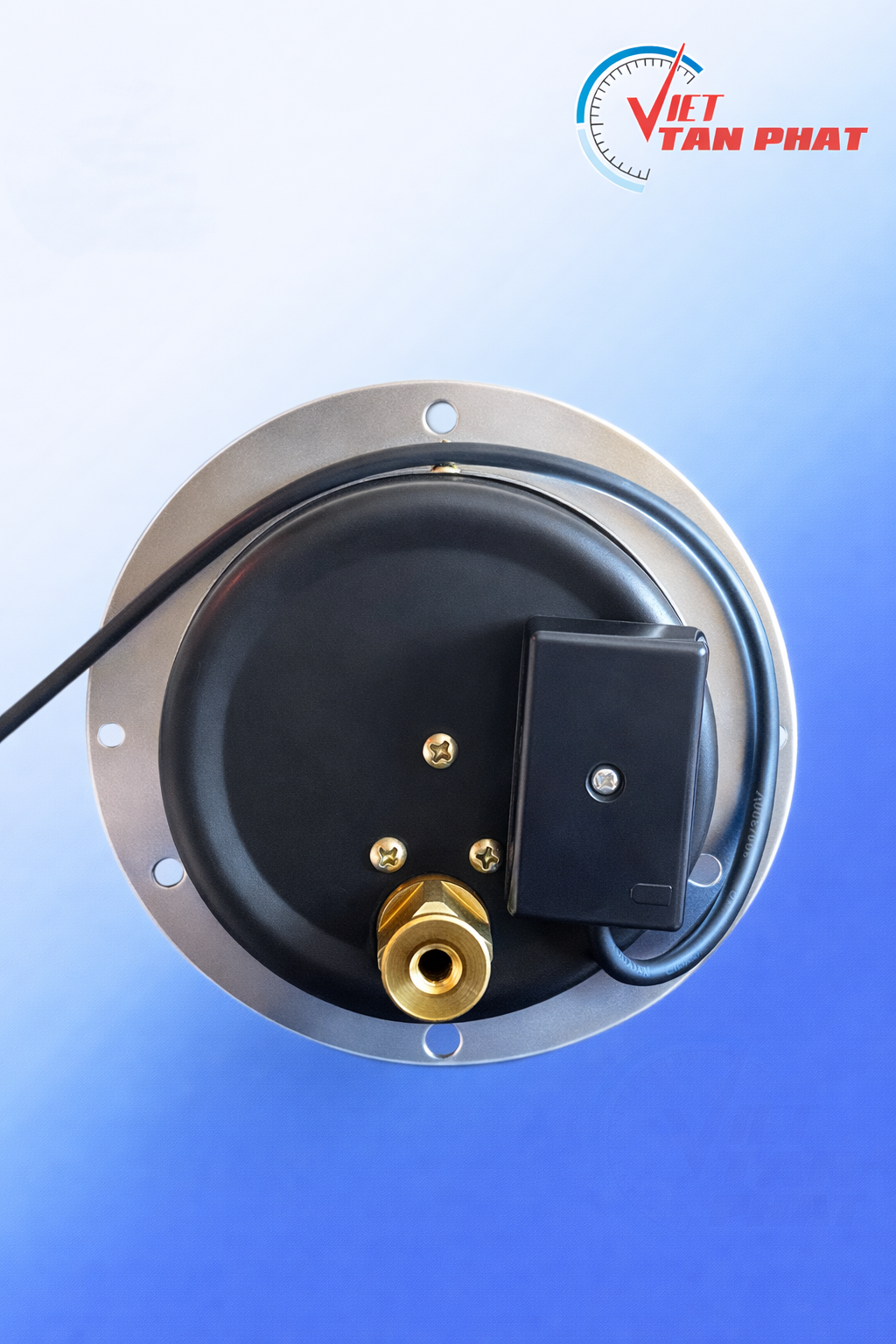

Tiếp điểm điện lắp sẵn phía sau

Kiểu chân sau + mặt bích, phù hợp tủ điều khiển

Ứng dụng thực tế

Công tắc áp suất 3 kim được sử dụng phổ biến trong:

Máy nén khí

Hệ thống bơm nước, bơm tăng áp

Hệ thống thủy lực

Tủ điều khiển áp suất

Dây chuyền sản xuất công nghiệp

| Thông số | Giá trị |
| ——————- | ————————— |
| Loại thiết bị | Công tắc áp suất 3 kim |
| Kiểu hiển thị | Kim cơ |
| Số kim | 3 kim (1 đo + 2 cài đặt) |
| Đơn vị đo | MPa |
| Kiểu lắp | Chân sau |
| Kiểu gá | Mặt bích |
| Tiếp điểm điện | Có (NO / NC) |
| Điện áp tiếp điểm | 220V / 380V |
| Công suất tiếp điểm | 30VA |
| Vật liệu vỏ | Kim loại |
| Ứng dụng | Điều khiển & bảo vệ áp suất |”

Bước 1: Lắp đặt cơ khí

Gắn đồng hồ vào vị trí đo áp bằng mặt bích

Siết đều các vít cố định

Đảm bảo hướng mặt đồng hồ dễ quan sát

Bước 2: Đấu điện

Đấu dây theo sơ đồ NO / NC phía sau đồng hồ

Kiểm tra điện áp phù hợp với hệ thống

Siết chặt đầu cos, tránh lỏng tiếp xúc

Bước 3: Cài đặt ngưỡng áp

Dùng núm xoay trung tâm để chỉnh kim cài min/max

Cài áp suất đóng và ngắt theo yêu cầu hệ thống

Bước 4: Kiểm tra vận hành

Cho hệ thống chạy thử

Quan sát hoạt động đóng/ngắt của tiếp điểm

Lưu ý an toàn

Không sử dụng vượt quá dải áp cho phép

Ngắt nguồn điện trước khi chỉnh tiếp điểm

Kiểm tra định kỳ tiếp điểm để đảm bảo độ chính xác
